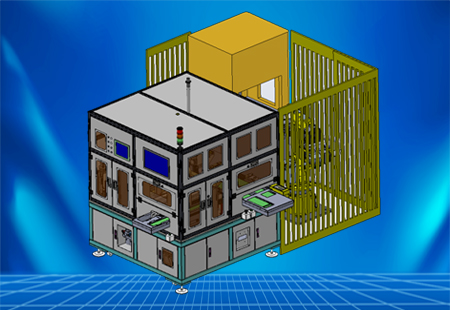

携帯電話内枠ナット溶接機
概要説明 :
本設備は6軸ロボットによる自動材料投入、モジュールと4軸ロボットの運動協力により製品と治具の完璧な位置決めを実現する。視覚カメラの補正により製品及び治具の位置度が±0.02 mm以内であることを保証する。その後、レーザー溶接プロセスによりnutと製品の溶接を実現する全自動装置。全体CT時間は12秒です。

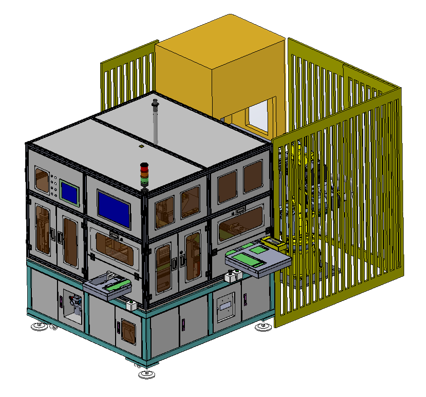

概略図
基本パラメータ

  1. 位置決め精度：0.02 mm以内

  2. CT: 12s

  3. 稼働率：98%

  4. 電圧：220 V

  5. 気圧：0.5 Mpa

  6. 外形寸法：縦*幅*高さ=1800*2500*2000（mm）

標準構成
CCDビジョン：ハイコンカメラ、COGNEX　VisionProソフトウェア
6軸ロボット：FANUC、四軸ロボット：Epson
工業制御機：研華
PLC：三菱
オプション構成
資料更新中です
設備の特性
  1. 標準化の2工位SP上料机、サイズの空間は小さくて、人工上料の待機時間≧30min。
  2. 新型のNut自働給料器、給料速度は速くて、効果は安定します。
  3. 6軸のロボットにて治具の運搬と交換を行って、1台のロボットは2台の溶接設備と4つの溶接の位置を対応可能、効率が高い。
  4. 4軸のロボットを採用して多くの組のNutを行って材料を取って、多頭はNutをカスタマイズして頭を吸って、多種のNutの規格に互換して使うことができます。
  5. 溶接のカスタマイズ治療器具、位置の精度が高くて、構造が柔軟で安定しています。
