携帯電話外枠3 Dフィルム貼付機
概要説明 :
本装置はPLCの運動制御機能により5軸サーボ連動を実現し、視覚カメラの補正機能と運動制御の結合によりテープ貼付を実現する。同時に、運動制御とレーザー切断の完璧な結合は切断精度が±0.05 mmに達することを保証する。この装置はマルチCPUバス制御を採用している。全体のCT時間は10秒です。

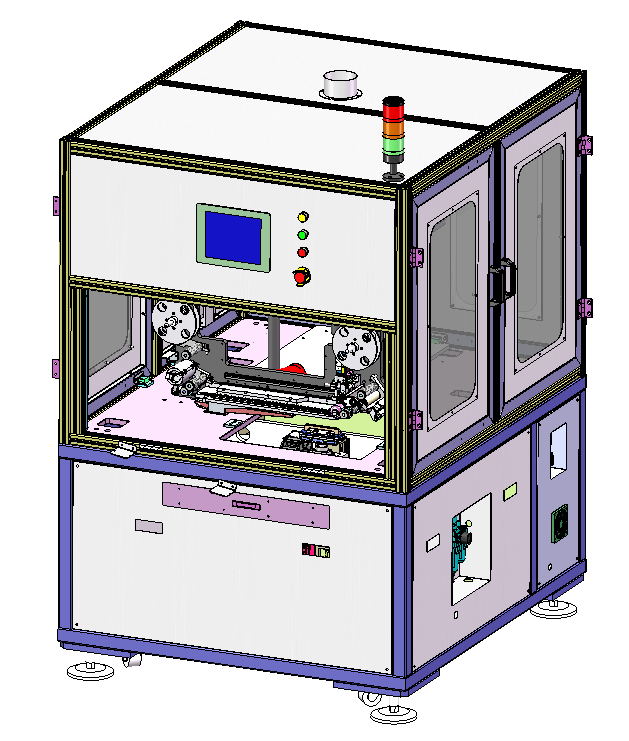

概略図
基本パラメータ

  1. 切断及び貼り付け精度：±0.02 mm

  2. CT: 10s

  3. 稼働率：98%以上

  4. 電圧：220 V

  5. 気圧：0.5 Mpa

  6. 外形寸法：縦*幅*高さ=1500*1500*1750（mm）

標準構成
CCDビジョン：Hikvisionカメラ、COGNEX VisionProソフトウェア
5軸ロボット：カスタマイズ、松下電機+上銀モジュール、
工業制御機：研華
PLC：パナソニック
オプション構成
資料更新中です
設備の特性
  1. 左右の二重位置で人工的に材料を投入し、治具で製品をクランプし、テーブルが停止せずにフィルムを貼ることを実現することができる。
  2. ロールフィルムはサーボモータによって材料を送り、トルクモータと協力してロールを収容し、ロール材料の材料送りの正確性を確保する。
  3. 振動鏡レーザ投によるモデルカットを行い、フィルムカット後のモデル寸法精度を保証する。
  4. CCD補正による貼付の位置精度を保証する。
